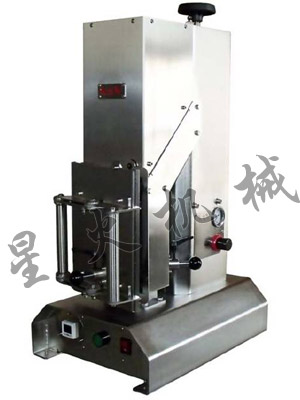

XH35B3桌面型真空旋盖机



原理及用途：

　　XH35B3 型桌面型真空旋盖机，采用应用于旋盖机及封罐机的开启式全密封真空室技术，属半自动机型，人工配盖，人工进出瓶，手动关闭真空室。机器内部采用气动执行装置驱动旋盖，采用精却控制执行件气压实现扭矩控制，属于非摩擦式扭力限制使用寿命更长；由于采用可靠的全密封技术，配置小功率真空泵即可达到理想的真空度，真空度可按需设定。XH35 系列机型具有经济性、广泛适用性、易用性、可靠性和移动性，适合小型生产车间、特殊规格用途、以及实验室使用。

XH35B3 型是XH35 系列经两次改进的新版，与前一版本相比主要改进：

　　 1.采用可调定瓶件，彻底解决更换瓶形件的问题，可快速完成从两个不同直径或截面形状及高度不同的瓶形之间转换，无需更换零件；
　　 2.采用线性运动组件和整体式气动执行扭力组件，进一步提升了扭盖质量和操作性能；
　　 3.采用台湾产优质PLC（程序控制器），比上一版本继电器逻辑电路更加可靠；
　　 4.采用气动真空切换阀，使真空响应更快；

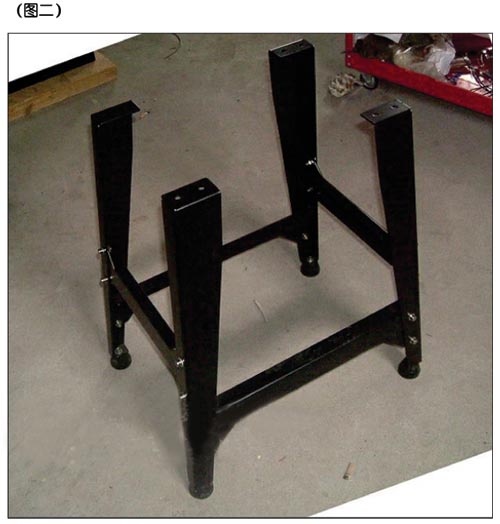

　　 5.标配专用可组装底座，可落地使用更加灵活。

技术参数：

电 源：220V 交流（照明电）；
压缩空气：泵流量要求0.11 立方每分钟以上，0.7 兆帕（7 公斤每平方厘米）；
真空泵配置：要求抽气量每秒8 升以上，ji限压力根据用户不同需要，要求高真空度的用户推荐配置ji限压力-0.096Mpa 的水环真空泵或双级旋片泵或其它形式的真空泵。推荐真空泵型号2X-8A（双级旋片真空泵，管口连接形式）。
（以上空压源和真空源的配置参数均为单机要求，供参考。）
适用盖型范围：按QB/T 1499-2000 标准的一般盖型范围，盖外经范围在33.5-85毫米.盖厚度8.6-12.65 毫米。
适用瓶子范围：瓶口尺寸应当适用QB/T 1499-2000 标准所规定的各标准盖型以及此范围内的非标盖型。瓶身可以是圆形和非圆形截面的，瓶身很大处的包容圆直径应在110 毫米以内，瓶高不超过180 毫米
机器外形尺寸：宽350 毫米、高790 毫米、深460 毫米

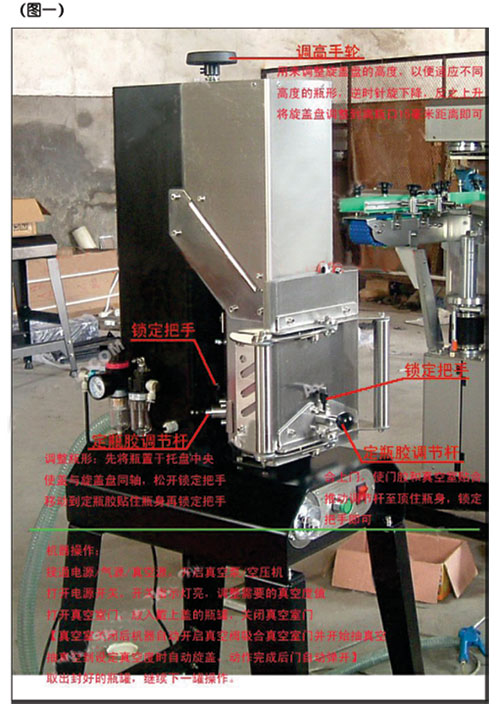

机器各部位说明：

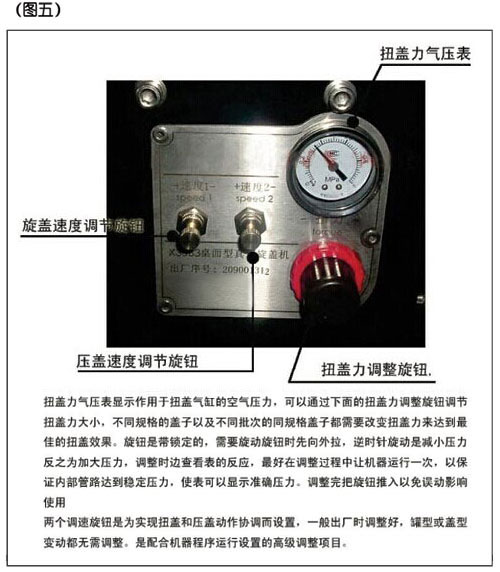

由于盖和瓶的配合情况不同，以及盖的密封胶厚度、铁皮材质厚度差异，导致拧盖所需的气压不同。调整时可以逐步递加，一般63盖的参考气压为0.25~0.3MPa。判断盖子是否拧到位的一般准则是盖钩进入瓶口螺纹线的有效区域，一般是螺纹线的中间1/3段区域，具体根据实际配盖情况稍加调整。

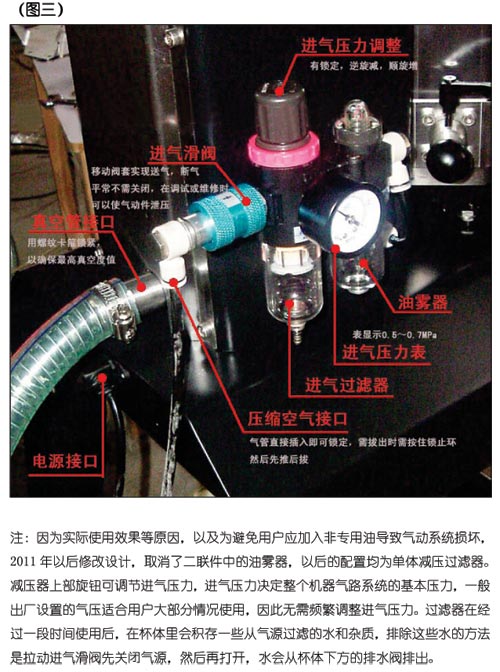

减压器上部旋钮可调节进气压力，进气压力决定整个机器气路系统的基本压力，一般出厂设置的气压适合用户大部分情况使用，因此无需频繁调整进气压力。过滤器在经过一段时间使用后，在杯体里会积存一些从气源过滤的水和杂质，排除这些水的方法是拉动进气滑阀先关闭气源，然后再打开，水会从杯体下方的排水阀排出。

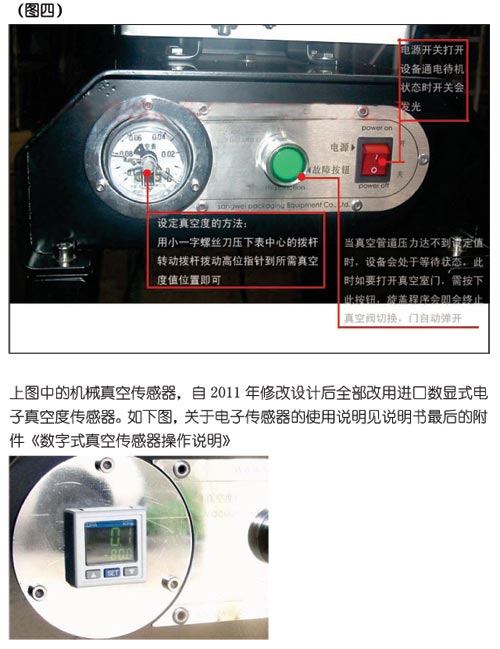

*实时真空度显示 当真空度超过设定真空度时，数字显示由绿色变为红色，此时真空室内的旋盖装置开始下压和旋盖动作。

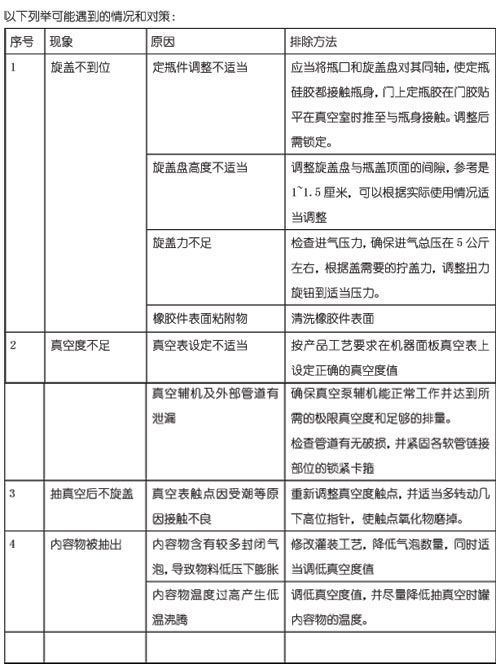

常见故障排除：

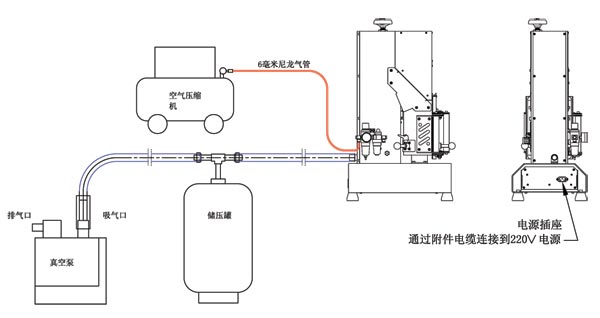

XH35B3桌面型真空旋盖机设计图：



售后服务：
1、我公司的所有真空旋盖机从你购买日起保修期为一年，在保修期内，我公司派专业技术人员及时上门无偿维护，一切费用由我公司承担。

2、实行终身跟踪服务制。
为保持和进一步提高服务质量，给客户提供满意的服务，公司设立了服务监督机构，由主管服务的副总经理全面负责。服务监督机构不定期以各种方式向客户征询对公司服务的意见和建议，并及时送交服务相关部门，同时反馈给客户。

3、要求服务时请携带保修卡及购机发票正本。请妥善保存保修卡及购机发票。保修卡不得涂改，否则作废。

4、使用真空旋盖机包装系列产品前，请仔细阅读产品的使用说明书

(注：本公司保留对XH35B3桌面型真空旋盖机售后服务条例的很终解释权)
